Comment calculer la quantité d'acier nécessaire pour renforcer une structure en parpaings ?

Comprendre les besoins en renforcement

Les parpaings, bien qu'ils soient robustes, peuvent présenter des faiblesses structurelles, surtout lorsqu’ils sont soumis à des charges importantes ou à des conditions climatiques extrêmes. Effectivement, les structures doivent supporter des poids statiques comme le toit et des dynamiques tels que le vent et le séisme. L'acier protège les parpaings contre les fissures, l'humidité et d'autres formes de dégradation. De plus, les réglementations en matière de construction exigent souvent des renforcements pour garantir la sécurité des occupants.

Types d'acier utilisés pour le renforcement

Les aciers utilisés pour le renforcement du béton armé se déclinent en plusieurs types, chacun présentant des caractéristiques spécifiques adaptées aux différentes exigences des constructions.

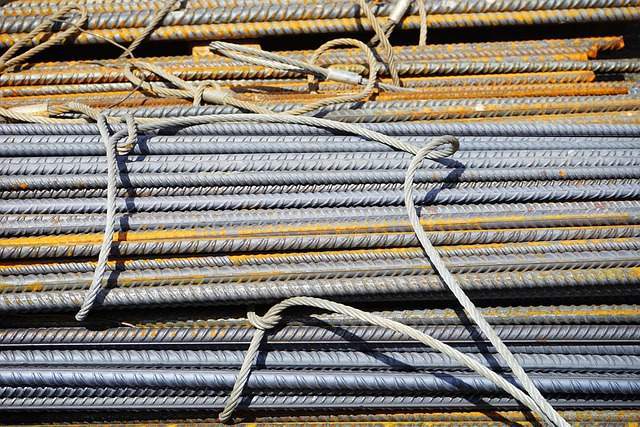

Les barres d'acier

Les barres d'acier, souvent appelées armatures, sont couramment utilisées pour renforcer les murs en parpaings. Elles sont disponibles en différentes tailles et types :

• Acier laminé à chaud : utilisé pour sa résistance et sa ductilité

• Acier inoxydable : préconisé dans les environnements corrosifs

• Acier précontraint : utilisé pour des structures qui nécessitent une résistance accrue

Le treillis métallique

Le treillis métallique est généralement utilisé pour des murs porteurs ou dans d’autres applications qui requièrent une forte flexibilité.

Calcul de la quantité d’acier

Le calcul de la quantité d'acier nécessaire pour renforcer une structure en parpaings (ou tout autre ouvrage en béton armé) est une étape qui doit être réalisée par un ingénieur structure ou un bureau d'études qualifié. Il n'existe pas de formule simple applicable à tous les cas car la quantité d'acier dépend de nombreux facteurs spécifiques à chaque projet.

Analyse des charges

L'ingénieur doit évaluer précisément ces charges et leurs combinaisons les plus défavorables pour déterminer les efforts (moments fléchissants, efforts tranchants, efforts normaux) qui s'appliqueront à la structure.

• Charges permanentes (G) : poids propre de la structure (parpaings, enduit, etc.), poids des revêtements, des équipements fixes, etc.

• Charges variables (Q) : surcharges d'exploitation (personnes, mobilier, stockage), charges climatiques (vent, neige), charges sismiques, etc.

Méthodes de calcul

Les calculs sont effectués en se basant sur les principes de la mécanique des structures et les normes de construction en vigueur (Eurocodes, normes nationales, etc.). Différentes méthodes peuvent être utilisées :

• Méthode des états limites (ELU et ELS) : consiste à vérifier que la structure est capable de résister aux charges les plus défavorables (ELU état limite ultime) et qu'elle ne subit pas de déformations ou de fissurations excessives en service normal (ELS état limite de service)

• Calcul aux éléments finis : pour les structures complexes, des logiciels de calcul aux éléments finis peuvent être utilisés pour modéliser le comportement de la structure sous différentes charges.

Dimensionnement des éléments structurels

Pour chaque élément de la structure (poutre, poteau, dalle, mur), l'ingénieur doit déterminer les dimensions nécessaires pour résister aux efforts calculés. Ensuite, il calcule la section d'acier théoriquement nécessaire pour assurer la résistance à la traction et au cisaillement. Ce calcul dépend des caractéristiques des matériaux (résistance du béton, limite d'élasticité de l'acier), des dimensions de l'élément et des efforts appliqués.

Règles de ferraillage

Les normes de construction imposent des règles de ferraillage minimales et des dispositions constructives à respecter pour assurer un bon comportement de la structure et une durabilité adéquate des armatures (enrobage minimal du béton pour protéger l'acier de la corrosion, espacement maximal entre les barres, etc.).

Plans de ferraillage

Une fois les quantités d'acier nécessaires calculées, l'ingénieur réalise des plans de ferraillage détaillés qui indiquent le type, le diamètre, la longueur, le façonnage et l'emplacement précis de chaque barre d'armature dans la structure. Ces plans sont essentiels pour le ferrailleur sur le chantier.

En résumé, le calcul de la quantité d'acier pour une structure en parpaings nécessite une expertise en génie civil et suit un processus rigoureux.
